Карбюратор
Карбюратор ВАЗ 21083
Карбюратор - прибор для приготовления горючей смеси из легкого жидкого топлива и воздуха для питания карбюраторных двигателей внутреннего сгорания.
Топливо в карбюраторе распыливается, перемешивается с воздухом, после чего подается в цилиндры.
Карбюратор эмульсионного типа с падающим потоком, двухкамерный с последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, подогрев зоны дроссельной заслонки первой камеры на выходе эмульсии топлива с воздухом из системы холостого хода, блокировкой второй камеры при неполностью открытой воздушной заслонке.
В карбюраторе имеются две главные дозирующие системы, переходная система и система холостого хода с электромагнитным запорным клапаном первой камеры, переходная система второй камеры, эконостат, экономайзер мощностных режимов, диафрагменный ускорительный насос, диафрагменное пусковое устройство. Кроме того, электромагнитный запорный клапан 10 и концевой выключатель регулировочного винта 18 количества смеси холостого хода карбюратора в комплекте с электронным блоком управления и соединяющими их электрическими проводами составляют экономайзер принудительного холостого хода.
Карбюратор устанавливается на впускную трубу на четыре шпильки и крепится гайками. Блокировка второй камеры имеет рычаг 19 со штифтом и пружиной, установленный на рычаге 23 привода дроссельных заслонок шарнирно. Если полностью не открыта воздушная заслонка 14, блокировка не допускает открывания дроссельной заслонки 36 второй камеры, исключая возможность работы второй камеры. Привод управления дроссельными и воздушной заслонками тросовый.
Дроссельные заслонки открываются педалью в салоне кузова. Верхний конец рычага педали соединяется тросом с сектором 22 управления дроссельными заслонками. Трос помещается в оболочке. Воздушная заслонка 14 карбюратора управляется рукояткой, расположенной под панелью приборов в салоне. Рукоятка соединяется тягой с рычагом 25 управления воздушной заслонкой.
Следуя инструкции автозавода, необходимо хотя бы раж в сезон, особенно если машина долго не эксплуатировалась, снять карбюратор, полностью его разобрать и почистить. Мелкие детали лучше сразу рассортировать по баночкам. Жиклёры, не имеющие цифровой маркировки, пометить согласно местам установки, чтобы не перепутать при сборке.
Лучше всего взять ацетон или другой нитрорастворитель, так как только подобные хим-вещества способны убрать наслоившиеся в карбюраторе сажеобразные и смолистые отложения. Резиновые и пластмассовые детали следует промывать отдельно и только бензином. Нитрорастворитель их может бесповоротно испортить. Поместите в ёмкость детали карбюратора, залить около 200 г растворителя и оставить на сутки откисать. Предварительно не помешает прочистить жиклеры, распылители, а также каналы в корпусе карбюратора (жиклеры только деревянной палочкой или пластиковым стержнем).
Для каналов и трубок корпуса придется применить проволоку (лучше алюминиевую, чтобы как можно меньше царапать поверхность каналов). После откисания и промывки растворителем каналы продуваются сжатым воздухом. Порой на операцию очистки приходится тратить уйму времени, но не стоит жалеть его.
Если карбюратор длительное время (20 — 30 тыс. км) эксплуатировался без топливного фильтра, то, вероятно, отверстия топливных жиклёров солидно изношены мельчайшими частицами абразива, содержащегося в бензине. Возможно, после очистки жиклеров машина станет работать лучше, но экономичность двигателя резко снизится. Ведь грязь в каналах некоторым образом тормозила поток топлива, как бы компенсируя увеличенное сечение жиклёров.
Лучший выход из положения —использование ремонтного комплекта карбюратора (такие имеются в продаже). Жиклёры из набора желательно проверить на производительность и сравнить её с маркировкой. Это занятие не каждому по плечу. Проще замерить диаметры отверстий жиклёров (можно мелкими сверлами со стороны хвостовика) и сравнить их сданными карбюратора, приведенными в таблице.
Особое внимание обратить на работоспособность клапана экономайзера — при его негерметичности добиться экономичности двигателя невозможно. Важна также его чёткая работа. Когда шток, открывающий клапан экономайзера, опущен слишком низко, машина начнет буквально пожирать бензин.
Перед сборкой карбюратора тщательно проверить сопрягаемость соединяемых частей корпуса прибора. Наложить их друг на друга сначала без прокладок. Дело в том, что вследствие пластической усталости деформации в узлах крепления может возникнуть серьёзный дефект — увеличенный зазор. Его невозможно компенсировать ни усиленной затяжкой винтов, ни установкой увеличенной или дополнительной прокладки. Единственный выход — убрать мешающий металл в местах стыковки.
Если такой дефект обнаружен на поверхности без технологических выступов и буртиков, то можно произвести шлифовку на плоском ровном абразивном круге или бруске. Подойдёт и кусок наждачной бумаги, помещенной на толстое стекло. В остальных случаях придётся использовать напильник или надфиль. Главное в процессе шлифовки — почаще прикладывать друг к другу сопрягаемые поверхности, чтобы не убрать лишний металл. Рихтовать хрупкий материал нельзя. Необходимо добиться параллельности сопрягаемых поверхностей, что станет залогом герметичности соединений.
У проработавших длительный срок карбюраторов встречается ещё один дефект — механический износ пары: отверстие оси дроссельных заслонок - вал. Проявляется он в нестабильности холостых оборотов (частота вращения коленчатого вала произвольно меняется без дросселирования). Как правило, износ этот эллипсовидный, устранить его непросто. Здесь без токарно-фрезерных работ не обойтись.
При сборке карбюратора необходимо учитывать, что чрезмерная затяжка крепежа недопустима. Прочность и герметичность от этого только ухудшатся, не говоря уже о возможных повреждениях деталей. Обязательное условие —использование под крепёжными винтами пружинных шайб. Ни в коем случае не заменяйте их плоскими. И запомните: жиклёры с меньшим сечением (топливные) устанавливаются в первичную камеру. Воздушные и эмульсионные — наоборот.
Лучше на них нанести, как рекомендовалось выше, определенные метки. Тогда путаницы не будет. После сборки нужно проверить и при необходимости отрегулировать уровень топлива в поплавковой камере. Следует иметь в виду, что если игла поплавкового клапана изношена, то установить нормальный уровень, следуя инструкциям, не удастся. Желательно клапан заменить в сборе. Кстати, он входит в ремкомплект. Осталось отрегулировать смесеобразование. Это лучше всего сделать с помощью индикатора качества смеси. Процесс регулировки детально описан в руководствах по эксплуатации авто.
Маркировка жиклёров определяется расходом, который замеряется с помощью микроизмерителей. Настройка микроизмерителей осуществляется по эталонным жиклерам.
Топливо в карбюраторе распыливается, перемешивается с воздухом, после чего подается в цилиндры.

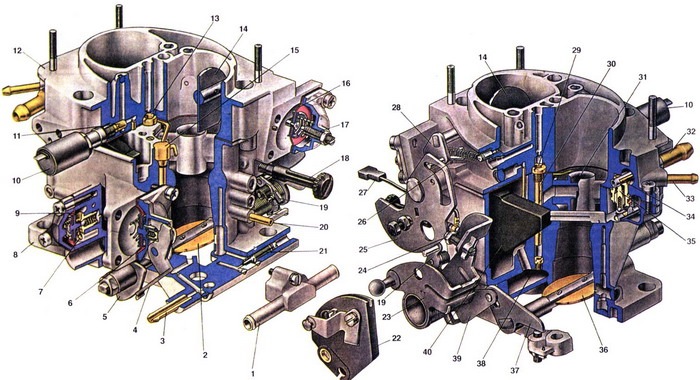

- Блок подогрева карбюратора;
- Дроссельная заслонка первой камеры;
- Патрубок для отсоса картерных газов;
- Рычаг привода ускорительного насоса;
- Кулачок привода ускорительного насоса;
- Диафрагма ускорительного насоса;
- Топливный жиклер экономайзера мощностных режимов;
- Корпус насоса;
- Диафрагма экономайзера мощностных режимов;
- Запорный электромагнитный клапан;
- Топливный жиклер холостого хода;
- Крышка карбюратора;
- Главный воздушный жиклер первой камеры;
- Воздушная заслонка;
- Распылители ускорительного насоса с клапаном подачи топлива;
- Диафрагма пускового устройства;
- Регулировочный винт пускового устройства;
- Регулировочный винт количества смеси холостого хода;
- Рычаг блокировки второй камеры;
- Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания;
- Регулировочный винт качества смеси холостого хода;
- Сектор управления дроссельными заслонками;
- Рычаг привода дроссельных заслонок;
- Регулировочный винт при открывания дроссельной заслонки первой камеры;
- Рычаг управления воздушной заслонкой;
- Шток пускового устройства;
- Электрический провод концевого выключателя экономайзера принудительного холостого хода;
- Рычаг воздушной заслонки;
- Главный воздушный жиклер второй камеры;
- Эмульсионная трубка;
- Распылитель главной дозирующей системы второй камеры;
- Патрубок подачи топлива;
- Патрубок слива топлива в бак;
- Топливный фильтр;
- Игольчатый клапан;
- Дроссельная заслонка второй камеры;
- Рычаг дроссельной заслонки второй камеры;
- Главный топливный жиклер второй камеры;
- Рычаг привода дроссельной заслонки второй камеры;
- Поплавок.
Устройство карбюратора
Карбюратор эмульсионного типа с падающим потоком, двухкамерный с последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, подогрев зоны дроссельной заслонки первой камеры на выходе эмульсии топлива с воздухом из системы холостого хода, блокировкой второй камеры при неполностью открытой воздушной заслонке.
В карбюраторе имеются две главные дозирующие системы, переходная система и система холостого хода с электромагнитным запорным клапаном первой камеры, переходная система второй камеры, эконостат, экономайзер мощностных режимов, диафрагменный ускорительный насос, диафрагменное пусковое устройство. Кроме того, электромагнитный запорный клапан 10 и концевой выключатель регулировочного винта 18 количества смеси холостого хода карбюратора в комплекте с электронным блоком управления и соединяющими их электрическими проводами составляют экономайзер принудительного холостого хода.
Карбюратор устанавливается на впускную трубу на четыре шпильки и крепится гайками. Блокировка второй камеры имеет рычаг 19 со штифтом и пружиной, установленный на рычаге 23 привода дроссельных заслонок шарнирно. Если полностью не открыта воздушная заслонка 14, блокировка не допускает открывания дроссельной заслонки 36 второй камеры, исключая возможность работы второй камеры. Привод управления дроссельными и воздушной заслонками тросовый.
Дроссельные заслонки открываются педалью в салоне кузова. Верхний конец рычага педали соединяется тросом с сектором 22 управления дроссельными заслонками. Трос помещается в оболочке. Воздушная заслонка 14 карбюратора управляется рукояткой, расположенной под панелью приборов в салоне. Рукоятка соединяется тягой с рычагом 25 управления воздушной заслонкой.
Эксплуатация карбюратора
Следуя инструкции автозавода, необходимо хотя бы раж в сезон, особенно если машина долго не эксплуатировалась, снять карбюратор, полностью его разобрать и почистить. Мелкие детали лучше сразу рассортировать по баночкам. Жиклёры, не имеющие цифровой маркировки, пометить согласно местам установки, чтобы не перепутать при сборке.
Очистка
Лучше всего взять ацетон или другой нитрорастворитель, так как только подобные хим-вещества способны убрать наслоившиеся в карбюраторе сажеобразные и смолистые отложения. Резиновые и пластмассовые детали следует промывать отдельно и только бензином. Нитрорастворитель их может бесповоротно испортить. Поместите в ёмкость детали карбюратора, залить около 200 г растворителя и оставить на сутки откисать. Предварительно не помешает прочистить жиклеры, распылители, а также каналы в корпусе карбюратора (жиклеры только деревянной палочкой или пластиковым стержнем).
Для каналов и трубок корпуса придется применить проволоку (лучше алюминиевую, чтобы как можно меньше царапать поверхность каналов). После откисания и промывки растворителем каналы продуваются сжатым воздухом. Порой на операцию очистки приходится тратить уйму времени, но не стоит жалеть его.
Если карбюратор длительное время (20 — 30 тыс. км) эксплуатировался без топливного фильтра, то, вероятно, отверстия топливных жиклёров солидно изношены мельчайшими частицами абразива, содержащегося в бензине. Возможно, после очистки жиклеров машина станет работать лучше, но экономичность двигателя резко снизится. Ведь грязь в каналах некоторым образом тормозила поток топлива, как бы компенсируя увеличенное сечение жиклёров.
Лучший выход из положения —использование ремонтного комплекта карбюратора (такие имеются в продаже). Жиклёры из набора желательно проверить на производительность и сравнить её с маркировкой. Это занятие не каждому по плечу. Проще замерить диаметры отверстий жиклёров (можно мелкими сверлами со стороны хвостовика) и сравнить их сданными карбюратора, приведенными в таблице.
Особое внимание обратить на работоспособность клапана экономайзера — при его негерметичности добиться экономичности двигателя невозможно. Важна также его чёткая работа. Когда шток, открывающий клапан экономайзера, опущен слишком низко, машина начнет буквально пожирать бензин.
Перед сборкой карбюратора тщательно проверить сопрягаемость соединяемых частей корпуса прибора. Наложить их друг на друга сначала без прокладок. Дело в том, что вследствие пластической усталости деформации в узлах крепления может возникнуть серьёзный дефект — увеличенный зазор. Его невозможно компенсировать ни усиленной затяжкой винтов, ни установкой увеличенной или дополнительной прокладки. Единственный выход — убрать мешающий металл в местах стыковки.
Если такой дефект обнаружен на поверхности без технологических выступов и буртиков, то можно произвести шлифовку на плоском ровном абразивном круге или бруске. Подойдёт и кусок наждачной бумаги, помещенной на толстое стекло. В остальных случаях придётся использовать напильник или надфиль. Главное в процессе шлифовки — почаще прикладывать друг к другу сопрягаемые поверхности, чтобы не убрать лишний металл. Рихтовать хрупкий материал нельзя. Необходимо добиться параллельности сопрягаемых поверхностей, что станет залогом герметичности соединений.
У проработавших длительный срок карбюраторов встречается ещё один дефект — механический износ пары: отверстие оси дроссельных заслонок - вал. Проявляется он в нестабильности холостых оборотов (частота вращения коленчатого вала произвольно меняется без дросселирования). Как правило, износ этот эллипсовидный, устранить его непросто. Здесь без токарно-фрезерных работ не обойтись.
При сборке карбюратора необходимо учитывать, что чрезмерная затяжка крепежа недопустима. Прочность и герметичность от этого только ухудшатся, не говоря уже о возможных повреждениях деталей. Обязательное условие —использование под крепёжными винтами пружинных шайб. Ни в коем случае не заменяйте их плоскими. И запомните: жиклёры с меньшим сечением (топливные) устанавливаются в первичную камеру. Воздушные и эмульсионные — наоборот.
Лучше на них нанести, как рекомендовалось выше, определенные метки. Тогда путаницы не будет. После сборки нужно проверить и при необходимости отрегулировать уровень топлива в поплавковой камере. Следует иметь в виду, что если игла поплавкового клапана изношена, то установить нормальный уровень, следуя инструкциям, не удастся. Желательно клапан заменить в сборе. Кстати, он входит в ремкомплект. Осталось отрегулировать смесеобразование. Это лучше всего сделать с помощью индикатора качества смеси. Процесс регулировки детально описан в руководствах по эксплуатации авто.
Примечание
Маркировка жиклёров определяется расходом, который замеряется с помощью микроизмерителей. Настройка микроизмерителей осуществляется по эталонным жиклерам.
