Подвеска Макферсона

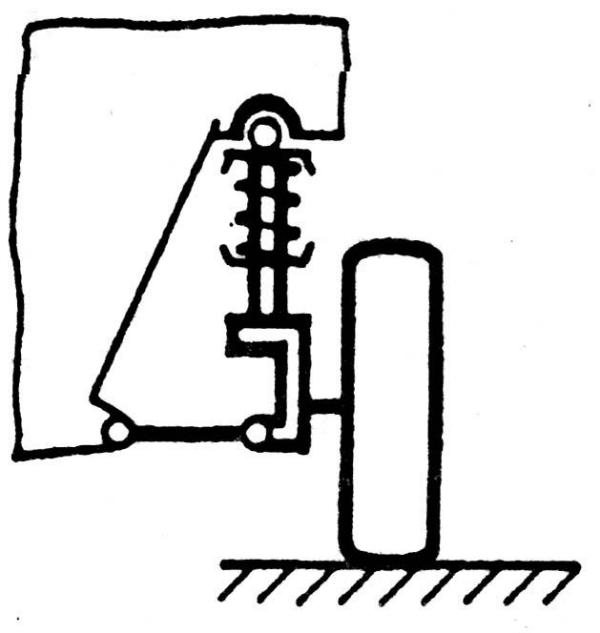

Схема независимой подвески Макферсона

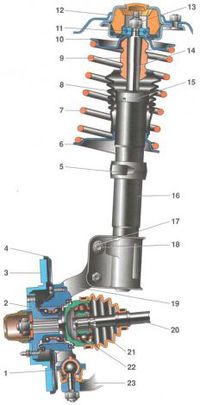

Схема подвески McPherson: 1 — шаровая опора; 2 — ступица; 3 — тормозной диск; 4 — защитный кожух; 5 — поворотный рычаг; 6 — нижняя опорная чашка; 7 — пружина подвески; 8 — защитный чехол телескопической стойки; 9 — буфер сжатия; 10 — верхняя опорная чашка; 11 — подшипник верхней опоры; 12 — верхняя опора стойки; 13 — гайка штока; 14 — шток; 15 -опора буфера сжатия; 16 — телескопическая стойка; 17 — гайка; 18 — эксцентриковый болт; 19 — поворотный кулак; 20 — вал привода переднего колеса; 21 — защитный чехол шарнира; 22 — наружный шарнир вала; 23 — нижний рычаг.
Подвеска Макферсона - это независимая подвеска, которая создана более пятидесяти лет назад специально для переднеприводных автомобилей. Появилась она в 1949 году, когда автомобили начали оснащать приводом передних колес. Для этого двигатель размещали поперечно, что занимало намного больше места под капотом. Также, многорычажная подвеска на то время не позволяла совмещать ее с шарнирами равных угловых скоростей. Для того, чтобы упростить всю эту конструкцию и был разработан данный тип подвески.
Подвеска типа McPherson состоит из одного нижнего рычага и амортизатора, который выполняет роль стойки. Снизу амортизаторная стойка крепится к поворотному кулаку, а сверху - к кузову автомобиля через упорный подшипник. В основном он состоит из двух частей — самого подшипника и подушки. Таким образом он исполняет сразу две функции. С одной стороны вращается при вывороте руля, а со второй — гасит колебания подвески. Здесь очень важную роль играет наклон стойки, причем не только продольный, но и поперечный.
При повороте управляемых колес амортизаторная стойка поворачивается вместе с закрепленной на ней пружиной, что требует применения в верхней опоре подшипника качения или скольжения с низким значением трения. Винтовые пружины, расположенные вокруг амортизаторной стойки, обычно устанавливаются под некоторым углом к ее оси. Такой способ установки обеспечивает снижение величины «пороговой жесткости» подвески, когда сначала при небольших вертикальных усилиях со стороны колеса не происходит сжатия пружины, а затем она сжимается довольно резко. Это позволяет устранить неприятные ощущения при движении по относительно ровным дорогам. Подвеска Макферсона обеспечивает незначительное, по сравнению с подвеской на двойных рычагах, изменение развала колес при их вертикальном перемещении.
Основным преимуществом такого типа подвески является ее простота, так что ее ремонт и обслуживание намного проще, чем у многорычажной. Подвеска McPherson занимает намного меньше места, а кроме этого она одновременно работает и как направляющий, и как упругий элемент. Такая конструкция намного надежнее, ведь основная нагрузка ложится на верхнюю опору стойки.
Недостатком данной конструкции является слишком большое усилие, передаваемое на крыло. Очень часто у автомобилей с подвеской McPherson после пробега в 100 000 км встречается разрыв на месте сварных швов. Данную подвеску не устанавливают на автомобилях высокого класса, ведь использование такой конструкции вызывает небольшую вибраций и шум. Причем изолировать этот шум практически невозможно.
Подвеска типа McPherson состоит из одного нижнего рычага и амортизатора, который выполняет роль стойки. Снизу амортизаторная стойка крепится к поворотному кулаку, а сверху - к кузову автомобиля через упорный подшипник. В основном он состоит из двух частей — самого подшипника и подушки. Таким образом он исполняет сразу две функции. С одной стороны вращается при вывороте руля, а со второй — гасит колебания подвески. Здесь очень важную роль играет наклон стойки, причем не только продольный, но и поперечный.
При повороте управляемых колес амортизаторная стойка поворачивается вместе с закрепленной на ней пружиной, что требует применения в верхней опоре подшипника качения или скольжения с низким значением трения. Винтовые пружины, расположенные вокруг амортизаторной стойки, обычно устанавливаются под некоторым углом к ее оси. Такой способ установки обеспечивает снижение величины «пороговой жесткости» подвески, когда сначала при небольших вертикальных усилиях со стороны колеса не происходит сжатия пружины, а затем она сжимается довольно резко. Это позволяет устранить неприятные ощущения при движении по относительно ровным дорогам. Подвеска Макферсона обеспечивает незначительное, по сравнению с подвеской на двойных рычагах, изменение развала колес при их вертикальном перемещении.
Основным преимуществом такого типа подвески является ее простота, так что ее ремонт и обслуживание намного проще, чем у многорычажной. Подвеска McPherson занимает намного меньше места, а кроме этого она одновременно работает и как направляющий, и как упругий элемент. Такая конструкция намного надежнее, ведь основная нагрузка ложится на верхнюю опору стойки.
Недостатком данной конструкции является слишком большое усилие, передаваемое на крыло. Очень часто у автомобилей с подвеской McPherson после пробега в 100 000 км встречается разрыв на месте сварных швов. Данную подвеску не устанавливают на автомобилях высокого класса, ведь использование такой конструкции вызывает небольшую вибраций и шум. Причем изолировать этот шум практически невозможно.
Категория: Подвеска
Синонимы:
Подвеска McPherson
