Вакуумный усилитель

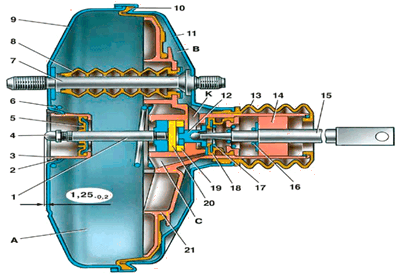

Составные части ВУ: 1 – шток; 2 – уплотнительное кольцо фланца главного цилиндра; 3 – чашка корпуса усилителя; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – возвратная пружина диафрагмы; 7 – шпилька усилителя; 8 – уплотнительный чехол; 9 – корпус усилителя; 10 – диафрагма; 11 – крышка корпуса усилителя; 12 – поршень; 13 – защитный чехол корпуса клапана; 14 – воздушный фильтр; 15 – толкатель; 16 – возвратная пружина толкателя; 17 – пружина клапана; 18 – клапан; 19 – втулка корпуса клапана; 20 – буфер штока; 21 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, K – каналы.
Вакуумный усилитель - резиновая диафрагма вместе с корпусом клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную Б. Камера А соединяется с впускной трубой двигателя.
Корпус клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом. В корпусе клапана размещены шток привода главного цилиндра с опорной втулкой буферштока, поршень корпуса клапана, клапан в сборе, возвратные пружины толкателя и клапана, воздушный фильтр, толкатель.
При нажатии на педаль перемещается толкатель, поршень и корпус клапана, а вслед за ними и клапан до упора в седло корпуса клапана. При этом камеры А и Б разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера Б соединяется с атмосферой. Воздух, поступивший через фильтр, зазор между поршнем и клапаном и канал В, давит на диафрагму. За счёт разности давления в камерах А и Б корпус клапана перемещается вместе со штоком, который действует на поршень главного цилиндра. При отпущенной педали клапан отходит от своего корпуса и через образовавшийся зазор и каналы камеры А и Б сообщаются между собой.
При снятии усилителя главный цилиндр гидропривода тормозов не отсоединяется от гидросистемы, чтобы в неё не попал воздух. Отсоединить толкатель вакуумного усилителя от педали, открутить гайки крепления главного цилиндра к усилителю, снять его со шпилек и отвести в сторону, осторожно изгибая трубопроводы, чтобы не повредить их. Отсоединить от усилителя шланг, отвернуть гайки крепления кронштейна вакуумного усилителя к усилителю кронштейна и снимите вакуумный усилитель в сборе с кронштейном. Затем отсоединить вакуумный усилитель от кронштейна.
Установку вакуумного усилителя проводят в обратной последовательности. Разборка вакуумного усилителя для ремонта не допускается.
